A resposta curta: um split seal é uma vedação mecânica fabricada em duas metades que se encaixam ao redor do eixo sem precisar desmontá-lo. Você instala a nova vedação com o equipamento parado, mas montado. Sem remover o eixo. Sem desacoplar o motor. Sem tirar rolamentos.

A resposta mais longa começa com um problema que todo gerente de manutenção industrial conhece: a vedação em si custa R$ 300. A mão de obra para trocá-la custa R$ 3.000. E a parada de produção que vem junto custa R$ 30.000. O componente barato com o custo de substituição caro.

O split seal foi desenvolvido exatamente para quebrar essa equação. Quando a instalação cai de 8 horas para 20 minutos, o custo total de uma troca de vedação muda completamente — mesmo que o componente em si seja mais caro.

Neste artigo, vamos explicar como funciona a tecnologia split seal do ponto de vista técnico, em quais aplicações ela faz sentido, como selecionar o modelo correto e como calcular se o investimento se justifica para a sua operação.

Como uma vedação mecânica funciona — o básico que precisa estar claro

Antes de entender o split seal, precisa entender o que uma vedação mecânica faz e por que não é um componente trivial.

Uma vedação mecânica é um dispositivo que impede que o fluido dentro de um equipamento rotativo — bomba, misturador, agitador, compressor — vaze pelo ponto onde o eixo sai do corpo do equipamento. Tecnicamente, esse ponto chama-se stuffing box ou câmara de vedação.

O princípio de funcionamento é engenhosamente simples: duas faces planas e polidas são mantidas em contato por uma mola. Uma face é estacionária (presa ao corpo do equipamento); a outra gira com o eixo. A superfície de contato entre elas é tão lisa — planicidade abaixo de 3 bandas de luz helium, ou seja, menos de 0,001 mm de desvio — que o fluido não consegue passar por ali.

A vedação do sistema é complementada por anéis de elastômero (O-rings ou anéis em formato de cunha) que vedam a interface entre as faces e o eixo, e entre as faces e o corpo do equipamento.

Quando essa vedação falha, o fluido vaza pelo eixo. A causa pode ser desgaste das faces (por abrasão ou falta de lubrificação), degradação do elastômero (por incompatibilidade química ou térmica), ou desalinhamento do eixo que causa carga desigual nas faces.

O problema com vedações mecânicas convencionais: a instalação

Uma vedação mecânica convencional é fabricada como uma peça única. Para instalá-la, você precisa passar o componente pelo eixo — o que significa que o eixo precisa estar fora do equipamento, ou o equipamento precisa ser desmontado até o ponto em que o eixo esteja livre.

Em uma bomba centrífuga simples, isso envolve:

1. Drenar a linha e isolar o equipamento.
2. Remover o acoplamento.
3. Retirar a tampa de vedação e o rotor.
4. Extrair o eixo do mancal ou desmontar o mancal junto com o eixo.
5. Substituir a vedação.
6. Remontar na ordem inversa.
7. Alinhar o acoplamento.
8. Partir o equipamento e verificar vazamento.

Oito etapas. Com uma equipe experiente, de 4 a 8 horas dependendo do equipamento. Em equipamentos de grande porte — roscas de transportador em plantas de celulose, agitadores de reatores industriais, misturadores de alta viscosidade — o processo pode chegar a 12 a 16 horas.

E esse tempo todo, o equipamento está parado. Se for equipamento crítico, a produção está parada.

O split seal não muda o princípio de vedação. Ele muda o método de instalação — e isso transforma o impacto de uma troca de vedação na operação industrial.

Como o split seal resolve o problema da instalação

O split seal é fabricado em duas metades simétricas. Todas as partes — faces de vedação, elastômeros, carcaça metálica — são divididas ao meio com precisão. Na instalação, as duas metades são posicionadas ao redor do eixo já montado e unidas por parafusos de fixação.

A engenharia crítica está nas faces de vedação. Se a divisão criar qualquer descontinuidade — por menor que seja — o fluido encontra um caminho preferencial de vazamento exatamente na junta. Esse foi o problema dos primeiros split seals do mercado: a vedação na região da junta era mais fraca que o restante.

A CinchSeal resolveu isso com um processo de retificação de alta precisão das faces divididas. A planicidade na região da junta é controlada com tolerância de 0,008 mm — mesma ordem de grandeza que nas faces de uma vedação convencional de alta performance. Na prática, a junta não cria ponto fraco.

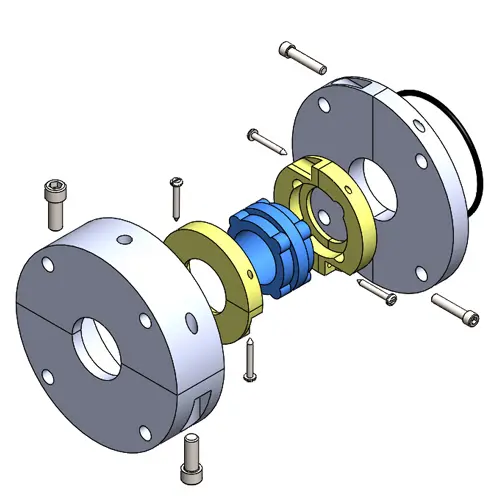

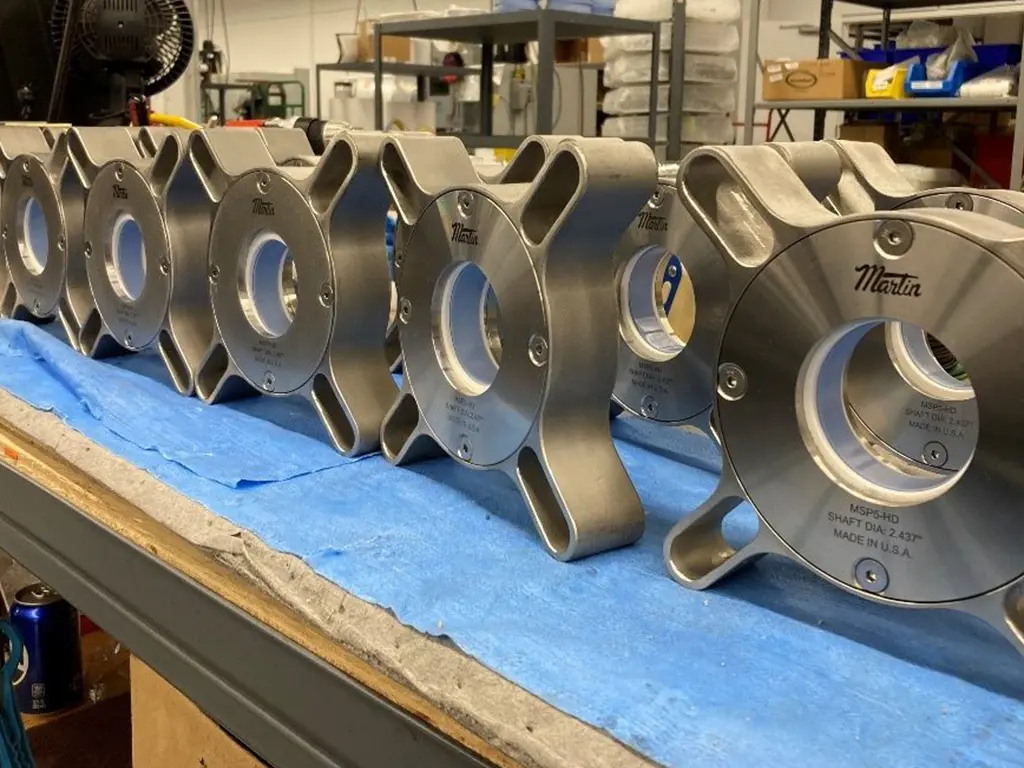

Componentes de um split seal CinchSeal:

• Faces de vedação bipartidas: em carbono, carboneto de silício (SiC) ou combinação dos dois. Usinadas em duas metades com planicidade < 0,008 mm na região da junta.
• Elastômeros divididos: O-rings ou anéis de seção wedge, em EPDM, FKM (Viton), NBR ou Silicone conforme a aplicação. O corte dos elastômeros é projetado para não criar descontinuidade de vedação na junção.
• Carcaça metálica bipartida: em aço carbono, aço inoxidável 316L ou alumínio, dependendo do ambiente externo.
• Sistema de mola: garante a pressão de contato entre as faces de forma uniforme e independente do operador. A força de fechamento não depende do torque aplicado nos parafusos de fixação.
• Parafusos de fixação calibrados: o torque de aperto é especificado no manual e é o único ajuste que o técnico precisa fazer durante a instalação.

Passo a passo da instalação do split seal

Para um técnico que fez o treinamento básico de instalação CinchSeal, o processo em uma bomba centrífuga padrão é:

9. Parar o equipamento e isolar eletricamente (LOTO).
10. Drenar a câmara de vedação (geralmente abre um plug de drenagem no stuffing box).
11. Remover a vedação antiga — sem tirar o rotor, sem tirar o eixo, sem remover o acoplamento.
12. Limpar e inspecionar o eixo na região de instalação. Remover rebarba ou corrosão superficial com lixa 400.
13. Encaixar as duas metades do split seal ao redor do eixo na posição correta.
14. Apertar os parafusos de fixação na sequência indicada no manual de instalação, no torque especificado.
15. Fechar o plug de drenagem, abrir os registros, partir o equipamento.
16. Verificar ausência de vazamento e liberar para operação.

Da etapa 1 à 8: 15 a 30 minutos na maioria das aplicações de bombas centrífugas. Misturadores de grande porte e roscas de transportador podem chegar a 45 minutos.

Em quais aplicações o split seal faz sentido?

O split seal não é a solução correta para toda e qualquer aplicação. Ele tem vantagem clara em equipamentos onde a desmontagem para troca de vedação tem alto custo — seja por tempo de parada, por risco de dano a outros componentes, ou por dificuldade de acesso.

Equipamento	Característica crítica	Por que o split seal se destaca
Bombas centrífugas	Alta frequência de troca, desmontagem trabalhosa	Redução de MTTR de 6h para 20 min
Misturadores e agitadores industriais	Eixo de difícil remoção, risco de dano ao impelidor	Instalação sem tocar no impelidor
Roscas sem-fim e transportadores helicoidais	Abrasão de sólidos, troca frequente	Faces de SiC resistem à abrasão
Agitadores de reatores e dornas	Eixo longo, acoplamento complexo	Sem necessidade de desmontagem do topo
Filtros rotativos a vácuo	Condição de subpressão, câmara de difícil acesso	Design compatível com vácuo
Compressores e sopradores de baixa pressão	Alto custo de parada, alinhamento crítico	Sem realinhamento de acoplamento após troca

Aplicações onde o split seal geralmente não é recomendado: vedações de alta pressão (> 25 bar na câmara de vedação), equipamentos com eixo de menos de 25 mm de diâmetro, e aplicações com fluidos criogênicos abaixo de -40°C.

Como escolher o split seal certo: os 6 parâmetros que você precisa levantar

A especificação incorreta é a principal causa de falha prematura em split seals — e na maioria das vedações industriais em geral. Antes de solicitar orçamento, levante esses 6 dados do equipamento:

• Diâmetro do eixo (mm): parâmetro principal de dimensionamento. Meça sempre o eixo — não confie apenas na plaqueta do fabricante do equipamento.
• Velocidade de rotação (RPM): determina a velocidade periférica nas faces de vedação. Influencia diretamente a seleção do par de materiais das faces.
• Pressão do fluido na câmara de vedação (bar): não confundir com a pressão de descarga da bomba. É a pressão no stuffing box que trabalha sobre a vedação.
• Temperatura de operação (°C): temperatura do fluido na câmara de vedação. Define o elastômero: EPDM até 150°C, FKM até 200°C.
• Fluido vedado e concentração: essencial para a compatibilidade química dos elastômeros. Forneça o nome do produto ou a composição, não apenas ‘água’ ou ‘produto químico’.
• Condições do ambiente externo: presença de poeira, jato d’água de limpeza, produtos químicos no ambiente externo. Pode exigir proteção adicional da face estacionária.

Com esses 6 dados, a equipe técnica da CinchSeal Brasil faz a especificação completa em até 24 horas. Sem esses dados, qualquer especificação é um chute.

Split seal vs. vedação convencional: onde está o ganho real?

A comparação financeira precisa levar em conta o custo total de propriedade (TCO), não apenas o preço de compra. Veja a diferença para um equipamento com histórico de 3 trocas de vedação por ano:

Componente do TCO	Vedação convencional (3×/ano)	Split seal CinchSeal (1×/ano)
Custo do componente	3 × R$ 400 = R$ 1.200	1 × R$ 1.800 = R$ 1.800
Mão de obra de instalação	3 × R$ 2.500 = R$ 7.500	1 × R$ 400 = R$ 400
Parada de produção (6h × custo/hora)	3 × R$ 12.000 = R$ 36.000	1 × R$ 2.000 = R$ 2.000
Danos secundários (eixo, mancal)	R$ 5.000/ano (média)	R$ 0 a R$ 500
TOTAL anual por ponto de vedação	R$ 49.700	R$ 4.700
Economia anual por ponto de vedação	—	R$ 45.000

Os valores variam muito por setor e porte de planta, mas a estrutura do cálculo é sempre essa. O custo do componente raramente é o driver principal da decisão — o custo de instalação e da parada de produção são.

Como implementar split seals na sua planta sem parar tudo de uma vez

A migração para split seals não precisa ser um projeto de retrofit geral. A abordagem mais eficiente é por criticidade:

• Identifique os 10 equipamentos com maior impacto em downtime: geralmente representam 60 a 80% do custo de falhas de vedação da planta inteira.
• Faça um piloto nos 3 mais críticos: instale o split seal na próxima janela de manutenção preventiva, registre as métricas de MTBF e MTTR antes e depois.
• Valide o ROI com dados reais: depois de 90 dias, você tem números concretos para justificar a expansão para a liderança.
• Expanda por prioridade: nas janelas de manutenção seguintes, vá trocando os demais equipamentos críticos na ordem de impacto.
• Treine a equipe: o split seal é simples de instalar, mas a instalação incorreta anula todas as vantagens. O treinamento é parte do produto, não um opcional.

Por que CinchSeal?

A CinchSeal tem mais de 30 anos de experiência exclusivamente em split seals. Não é uma linha de produto entre outras — é o foco único da empresa. Isso se traduz em desenvolvimento contínuo do produto, maior variedade de configurações de material e suporte técnico especializado.

No Brasil, a CinchSeal opera com estoque local e equipe técnica em português para especificação, treinamento e suporte pós-venda. Os diâmetros mais comuns ficam disponíveis para entrega em 24 a 48 horas.

Perguntas frequentes

O split seal serve para bomba de rotor positivo (lobular, de engrenagem)?

Depende do modelo de bomba. A maioria das bombas de lóbulo e engrenagem tem câmara de vedação padrão compatível com split seal. Mas precisamos verificar as dimensões do stuffing box antes de confirmar. Envie o modelo da bomba e verificamos.

Tem disponível para eixo de 120 mm ou 150 mm?

Sim. A linha padrão CinchSeal vai de 25 mm (1″) a 152 mm (6″) em incrementos fracionários. Tamanhos acima de 4″ têm prazo de entrega de 1 a 2 semanas para alguns materiais.

O split seal precisa de flush (injeção de fluido de selagem)?

Em aplicações limpas — água de processo, fluidos sem sólidos em suspensão — o split seal opera sem flush. Em aplicações com sólidos, vapor ou fluidos de alta temperatura, o flush pode ser necessário dependendo das condições. Isso é definido na especificação técnica.

Existe garantia no produto?

Todos os produtos CinchSeal têm garantia contra defeitos de fabricação. A durabilidade em campo depende da correta especificação de materiais e da instalação adequada — por isso o treinamento faz parte do nosso processo de venda.
